ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ

 Вентиляторы дымоудаления являются наиболее ответственными элементами механических систем противодымной защиты зданий. Они отвечают за удаление возникающих при пожаре газов и за отвод избыточного тепла за пределы обслуживаемого помещения или здания. Они строятся по аэродинамическим схемам общепромышленных вентиляторов, а также по специально разработанным аэродинамическим схемам. Главное отличие вентиляторов дымоудаления от общепромышленных в том, что они способны выдерживать более высокие температуры. Работоспособность вентиляторов при высокой температуре перемещаемой среды обеспечивается конструктивными мерами, позволяющими уменьшить тепловой поток к валу электродвигателя до допустимого уровня, в частности, использованием нержавеющей стали.

В жилых и общественных зданиях, в которых температура горения твердых тел принимается (по нормативным документам) +300°С и температура дыма перед вентилятором с учетом подсосов воздуха в клапанах и шахтах составляет +150...+250°С, устанавливаются вентиляторы, которые могут выдержать в течение часа температуру +400°С. Это, как правило, вентилятор из углеродистой стали со специальной крыльчаткой, осуществляющей обдув электродвигателя. В многофункциональных зданиях применяются вентиляторы из углеродистой или нержавеющей стали, способные выдерживать +400°С в течение 2 часов. Для стоянок автомобилей, гаражей, складов и других помещений, в которых температура горения составляет +450°С, устанавливаются вентиляторы из нержавеющей стали типа 12Х18Н10Т, которые выдерживают температуру +600°С в течение часа или +400°С в течение 2 часов.

1. Радиальные вентиляторы дымоудаления

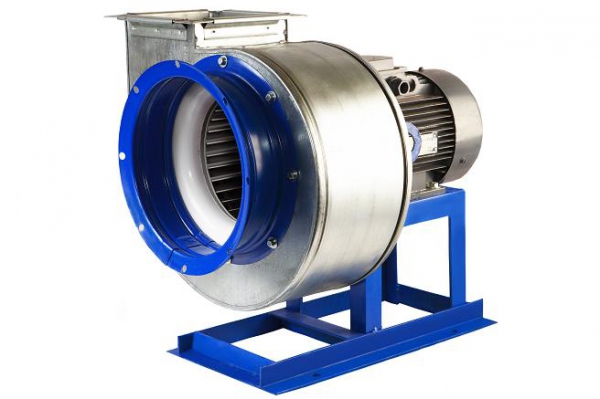

("улитки") работают в диапазоне давлений от 0 до 2850 Па. Благодаря этому их можно использовать в различных сетях дымоудаления, в том числе с большим аэродинамическим сопротивлением, например, в многоэтажных зданиях. Как правило, рабочие колеса радиальных вентиляторов закрепляются непосредственно на валу электродвигателя (1-я конструктивная схема, модели ВР-80-75-ДУ и др.), реже используется клиноременная передача (5-я схема, модель ВР-85-66-ДУ). Модели радиальных вентиляторов с лопатками, загнутыми назад (ВР-80-75-ДУ; ВР-86-77-ДУ), легко переносят перегрузки по расходу дыма, в то время как вентиляторы с лопатками, загнутыми вперед (ВР-280-46-ДУ и др.), способны развивать наиболее высокое давление и имеют компактные размеры.

2. Осевые вентиляторы дымоудаления

имеют больший кпд по сравнению с радиальными. Их применяют при больших расчетных расходах дыма и малых аэродинамических сопротивлениях сети (максимальное давление, развиваемое осевыми вентиляторами дымоудаления, обычно не превышает 600-1000 Па), например, для устройства дымоудаления из одноэтажных зданий. Рабочее колесо осевых вентиляторов дымоудаления закрепляется на валу электродвигателя (1-я конструктивная схема, исполнение А), иногда для улучшения характеристик непосредственно за колесом устанавливается спрямляющий аппарат (исполнение Б, например, осевые вентиляторы ВО-25-188-ДУ; ВО-13-284-ДУ). В некоторых моделях осевых вентиляторов (например, вентиляторы ВОД) лопатки рабочего колеса могут устанавливаться под разными углами, благодаря чему вентилятор с одним диаметром колеса обеспечивает целую область режимов. Электродвигатель у осевых вентиляторов дымоудаления, как правило, размещается в теплоизолированной капсуле, защищающей его от воздействия потока горячих газов.

3. Крышные радиальные вентиляторы

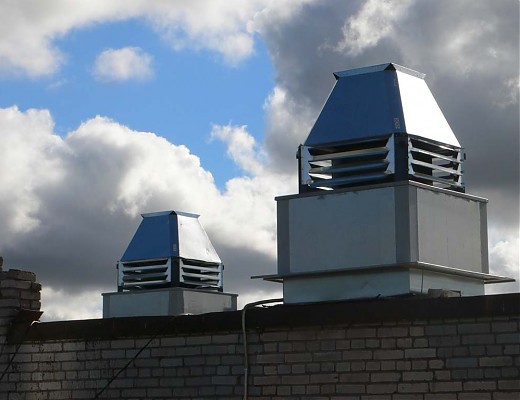

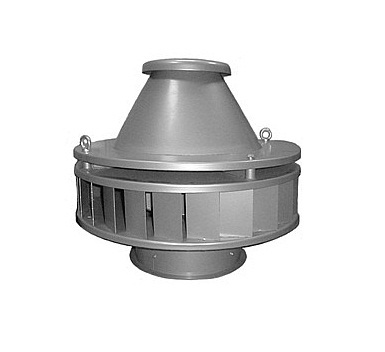

обеспечивают значительные расходы при малом или среднем давлении (до 1800 Па), что позволяет эффективно использовать их как в одноэтажных постройках, так и в зданиях повышенной этажности. Густой типоразмерный ряд крышных вентиляторов позволяет обеспечить заданный режим практически без запаса. Устанавливают крышные радиальные вентиляторы под открытым небом, на кровлях зданий. Как и классические радиальные вентиляторы, они могут иметь рабочее колесо с лопатками, загнутыми вперед (ВКРВ-ДУ) или назад (ВКР-ДУ, ВКРМ-ДУ, ВКРН-ДУ, ВКРС-ДУ). В крышных вентиляторах ВКРВ2х-ДУ - 2 рабочих колеса с загнутыми вперед лопатками, что позволяет достигать наиболее высокого давления (1800 Па) и производительности при сохранении компактной конструкции. Выход потока отводимого из здания дыма и теплого воздуха у крышных вентиляторов дымоудаления осуществляется в две противоположные стороны, за исключением модификаций ВКР и ВКРС, у которых дым отводится в разные стороны в параллельной крыше плоскости, через расположенную на боковой поверхности вентилятора решетку. Кроме того, совсем недавно на российском рынке появилась новая модель вентилятора ВКРВ, в которой дым и теплый воздух отводятся вверх, что предупреждает повреждение поверхности крыши под действием удаляемых высокотемпературных газов.
